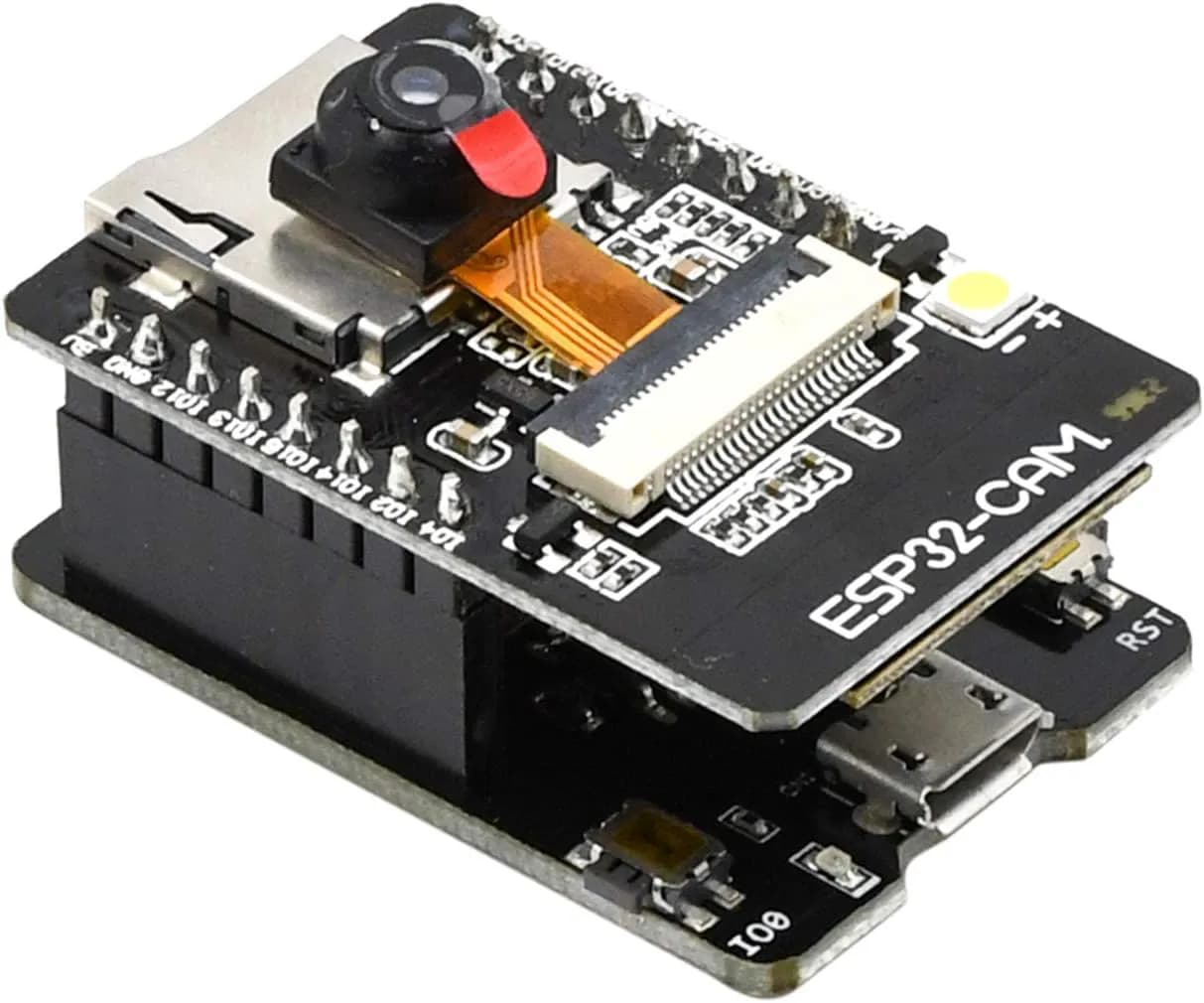

ESP32 Cam

C'est Quoi Un ESP32 CAM:

L'ESP32-CAM est un petit module caméra qui intègre un chip ESP32-S (un module MCU polyvalent avec Wi-Fi, Bluetooth et BLE) avec une caméra. Ce module est très polyvalent et peut être utilisé dans divers projets d'automatisation domestique et IoT où la connectivité Internet et le traitement d'image sont nécessaires. Il est particulièrement prisé pour des tâches comme le streaming vidéo, la reconnaissance faciale et la surveillance générale.

Domaines d'Utilisation de l'ESP32-CAM:

Surveillance à domicile : Pour la surveillance de la sécurité domestique via le streaming vidéo à distance.

Surveillance industrielle : Utilisé dans les environnements industriels pour la surveillance des processus et la sécurité des équipements.

Surveillance environnementale : Surveillance de l'environnement pour la recherche et la protection de la faune.

Automatisation résidentielle : Intégration dans des systèmes d'automatisation de la maison pour le contrôle et la sécurité.

Projets éducatifs : Utilisé dans l'enseignement de la programmation, de la robotique et des systèmes embarqués.

Reconnaissance faciale et de mouvement : Applications nécessitant une identification visuelle pour la sécurité ou l'interaction utilisateur.

Caractéristiques Clés de l'ESP32-CAM:

Processeur:	Le noyau est une puce ESP32, qui est dual-core et peut fonctionner jusqu’à 240 MHz. Il prend en charge des interfaces telles que SPI, I2C, UART, et plus encore.
Wi-Fi et Bluetooth :	En tant que membre de la famille ESP32,  il prend en charge la connectivité Wi-Fi et Bluetooth, ce qui lui permet de se connecter facilement à Internet  ou d’autres appareils.
Caméra:	Le module utilise généralement une caméra OV2640 capteur capable de capturer des images de 2 mégapixels.
Petit facteur de forme	Il est très compact, ce qui le rend adapté aux petits projets IoT.
Faible coût :	Il est relativement peu coûteux, ce qui le rend accessible aux amateurs et aux professionnels.
GPIO Pins:	Comprend plusieurs broches GPIO pour connecter des périphériques et des capteurs.
Fente pour carte SD :	Pour le stockage embarqué, qui peut être utile pour enregistrer des photos et des vidéos.

GPIO de l'ESP32-CAM:

L'ESP32-CAM dispose de plusieurs broches GPIO qui peuvent être utilisées pour différentes fonctions. Ces broches prennent en charge l'entrée et la sortie numériques, et certaines sont capables de gérer également des signaux analogiques. Elles permettent à l'ESP32-CAM de se connecter à une large gamme de périphériques tels que des capteurs, des actionneurs et d'autres modules. Les broches GPIO spécifiques varient selon la configuration de la carte et doivent être gérées avec soin pour éviter d'endommager le module.

Pins disponibles :

1. GPIO 0 - Utilisé souvent pour déterminer si l'ESP32 est en mode programmation. Il peut également servir comme entrée/sortie générale.
2. GPIO 1 - Généralement réservé pour le TX UART pendant la programmation et le débogage, il peut être indisponible pour d'autres utilisations si la communication série est nécessaire.
3. GPIO 2 - Disponible pour une entrée/sortie générale. Connecté également à la LED embarquée, utile pour des signaux de feedback basiques.
4. GPIO 3 - Généralement réservé pour le RX UART pendant la programmation et le débogage, il peut être indisponible pour d'autres utilisations si la communication série est nécessaire.
5. GPIO 4 - Disponible pour une entrée/sortie générale et souvent utilisé pour la communication avec la carte SD.
6. GPIO 12 - Peut être utilisé pour une entrée/sortie générale. Attention à l'utilisation de cette broche au démarrage car elle peut affecter le mode de démarrage si elle est haute.
7. GPIO 13 - Disponible pour une entrée/sortie générale, souvent utilisé pour connecter des capteurs supplémentaires ou des actionneurs.
8. GPIO 14 - Disponible pour une entrée/sortie générale, souvent utilisé comme horloge pour la carte SD.
9. GPIO 15 - Disponible pour une entrée/sortie générale. Utilisé aussi pour les signaux de commande de la carte SD.
10. GPIO 16 - Peut être utilisé pour une entrée/sortie générale, souvent utilisé comme pin de réinitialisation pour le module de la caméra.
11. GPIO 17 - Disponible pour une entrée/sortie générale, souvent utilisé en connexion avec le module de la caméra.

Considérations Spéciales

• GPIO 0 doit être à l'état bas au démarrage pour entrer en mode de programmation, ce qui est crucial lors de la mise à jour du firmware.
• GPIO 12 doit être à l'état bas lors du démarrage pour éviter de démarrer en mode téléchargement. Cette broche fait également partie de l'interface de la carte SD.
• GPIO 15 doit être tiré vers le bas au démarrage pour garantir le mode de démarrage correct.

Recommandations d'Utilisation

• Pour les applications nécessitant une communication numérique (UART, I2C, SPI), utilisez les GPIOs 4, 12, 13, 14 et 15 car ils supportent de telles fonctionnalités sans interférer avec les opérations de la caméra.
• Lors de l'utilisation de la fonctionnalité de carte SD, assurez-vous que les GPIOs 4, 12, 13, 14 et 15 sont correctement configurés et ne sont pas utilisés à des fins contradictoires.
• Évitez d'utiliser les GPIOs 1, 3, 6, 7, 8, 9, 10, 11 (qui ne sont généralement pas disponibles sur l'ESP32-CAM mais sont réservés pour des connexions internes comme la mémoire flash et l'interface de la caméra).
• L'ESP32-CAM offre des configurations de broches GPIO flexibles mais nécessite une planification minutieuse et une compréhension du comportement de démarrage et opérationnel de chaque broche pour éviter les pièges courants dans le développement d'applications.

Programmation:

La programmation du module ESP32-CAM nécessite plusieurs étapes et des outils spécifiques. Voici un guide général sur la façon de programmer l'ESP32-CAM en utilisant l'Arduino IDE :

Matériaux nécessaires :

• Module ESP32-CAM - Le module caméra qui inclut la puce ESP32.
• Adaptateur FTDI - Un convertisseur USB vers série pour connecter l'ESP32-CAM à un ordinateur ou Programmeur USB ESP32 dédié - Ces appareils sont spécialement conçus pour la programmation des dispositifs ESP32 et incluent souvent des fonctionnalités telles que l'auto-réinitialisation et l'auto-programmation qui simplifient le processus de flashage.
• Fils jumpers - Pour faire les connexions nécessaires entre l'adaptateur FTDI et l'ESP32-CAM.
• Câble micro USB - Pour connecter l'adaptateur FTDI à l'ordinateur.

Configurer l'Arduino IDE

1. Installer l'Arduino IDE - Téléchargez-le depuis le site officiel d'Arduino.
2. Installer le support de carte ESP32 :
   • Dans l'Arduino IDE, allez à Fichier > Préférences.
   • Ajoutez l'URL suivante dans “URLs de gestionnaire de cartes supplémentaires” :

     https://dl.espressif.com/dl/package_esp32_index.json

   • Ouvrez Outils > Carte > Gestionnaire de cartes, cherchez ESP32 et installez-le.
3. Sélectionnez votre carte :
   • Allez à Outils > Carte et sélectionnez "AI Thinker ESP32-CAM" ou similaire.

Connectez l'ESP32-CAM au programmeur USB La plupart des programmeurs USB dédiés pour l'ESP32 correspondent à la disposition des broches de l'ESP32-CAM, permettant une connexion directe. Utilisez des fils jumpers si nécessaire pour correspondre aux broches correspondantes :

• TX à RX
• RX à TX
• GND à GND
• 5V à 5V (assurez-vous que votre programmeur supporte le niveau de tension requis par l'ESP32-CAM)

Programmer l'appareil

1. Connectez le programmeur à votre ordinateur - Utilisez le câble USB.
2. Ouvrez votre code dans l'Arduino IDE - Commencez avec un exemple de sketch sous Fichier > Exemples > ESP32 > Camera.
3. Sélectionnez le bon port COM - Sous Outils > Port, sélectionnez le port COM associé à votre programmeur.
4. Téléchargez votre sketch - Appuyez sur le bouton de téléchargement.

Dépannage

• Erreurs de téléchargement : Assurez-vous que les pilotes corrects pour votre programmeur USB sont installés sur votre ordinateur. Revérifiez le port COM et les paramètres de la carte dans l'Arduino IDE.
• Aucune réponse du module : Vérifiez que toutes les connexions sont sécurisées et correctes. Vérifiez si l'ESP32-CAM nécessite des réglages spécifiques de cavaliers sur le programmeur pour une communication réussie.

L'utilisation d'un programmeur USB dédié simplifie grandement le processus de programmation de l'ESP32-CAM en gérant des aspects tels que la sélection du mode de démarrage et la réinitialisation, rendant le développement plus rapide et plus efficace. Cela est particulièrement utile pendant les cycles de développement et de test répétés.
