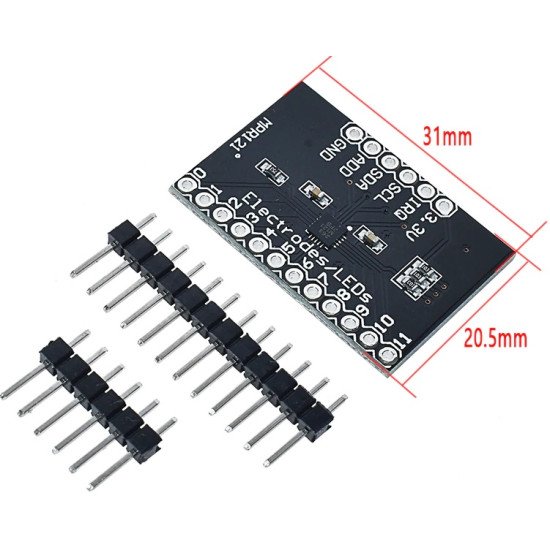

Module de capteur tactile capacitif MPR121
- Stock: 5
- Marque: General
- Modèle: DZD005020
- Poids: 5.00g
500,00DA
H.T : 500,00DA
Désignation :
Module de capteur tactile capacitif MPR121 - MPR121 ne prend en charge que I2C, qui peut être mis en œuvre avec presque tous les microcontrôleurs. Vous pouvez sélectionner l’une des 4 adresses avec la broche ADDR, pour un total de 48 pavés tactiles capacitifs sur un bus I2C à 2 fils. L’utilisation de cette puce est beaucoup plus facile que la détection capacitive avec des entrées analogiques: elle gère tout le filtrage pour vous et peut être configurée pour plus / moins de sensibilité.
Ce capteur se présente sous la forme d’une petite puce difficile à souder, nous l’avons donc mis sur une carte de dérivation pour vous. Livré avec une carte entièrement assemblée et un bâton d’en-tête de 0,1 « pour que vous puissiez le brancher dans une planche à pain. Pour les contacts, nous suggérons d’utiliser une feuille de cuivre ou une parallaxe, puis de souder un fil qui relie le tampon de feuille à l’évasion.
Ajoutez beaucoup de capteurs tactiles à votre prochain projet de microcontrôleur avec cette carte de dérivation de capteur tactile capacitif à 12 canaux facile à utiliser, mettant en vedette le MPR121. Cette puce peut gérer jusqu’à 12 pavés tactiles individuels.
Spécifications:
Tension de fonctionnement 2,5 à 3,6 VDC
Couleur Noir
Matériau alliage + plastique
Interface I2C
Longueur (mm) 30
Largeur (mm) 20
Hauteur (mm) 2
Poids (gm) 10
Poids de l’envoi 0.010 kg
Dimensions de l’expédition 5 5 1 cm
Caractéristiques et spécifications :
Fonctionnement de 1,71 V à 3,6 V
12 électrodes
Interface I2C, avec sortie IRQ en option pour conseiller les changements d’état des électrodes
Fonctionnalité de pilote LED avec un maximum de 8 LED
Utilise l’adresse I2C 7 bits 0x5A (peut être défini sur 0x5B, 0x5C ou 0x5D)
