- Stock: Arrivage En Cours
- Marque: Farnell
- Modèle: DZD000239
- Poids: 15.00g
- Dimensions: 33.00mm x 8.00mm x 3.00mm
Description :

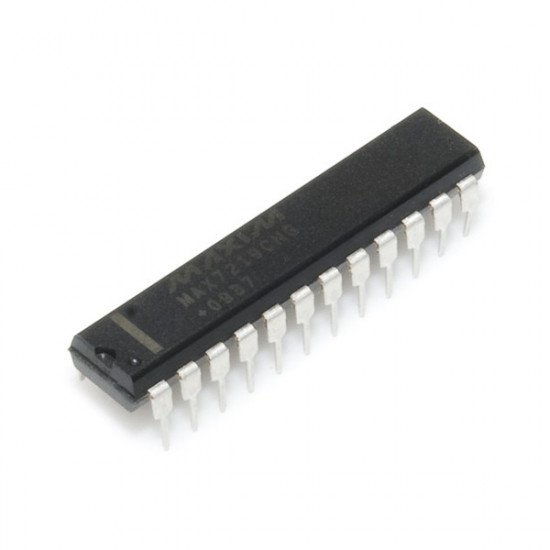

Le MAX7219CNG est une, entrée / sortie série à cathode commune pilote d'affichage compact qui peut s'interfacer microprocesseurs à 7 segments numériques LED affiche jusqu'à 8 chiffres, bar-graphe affiche, ou 64 LED individuelles. Inclus sur puce sont un décodeur BCD code B, circuit de balayage multiplex, les conducteurs du secteur et chiffres, et une RAM statique 8x8 qui stocke chaque chiffre.
La communication avec le MAX7219 est réalisé via une interface série 4 fils pratique (prise en charge SPI). Chiffres individuels peuvent être pris en compte et mis à jour sans avoir à réécrire la totalité de l'écran. Une seule résistance externe est nécessaire pour régler le courant de segment pour toutes les DEL.
Le circuit intégré comprend également un mode de faible puissance 150μA arrêt, analogique et la commande de luminosité numérique, un registre de scanlimit qui permet à l'utilisateur d'afficher de 1 à 8 chiffres, et un mode de test qui force toutes les DEL sur.

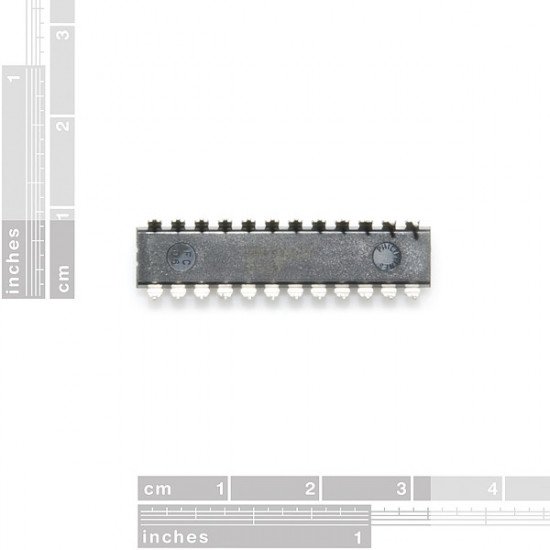

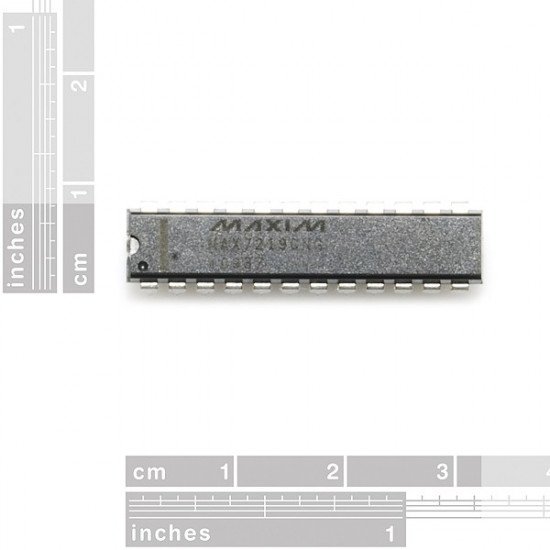

Cet appareil est livré dans un boîtier DIP 24 broches.
