Description :

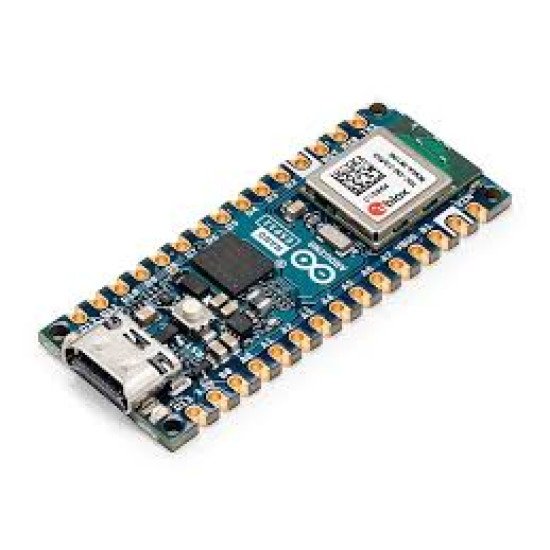

L'Arduino Nano ESP32, une carte au format Nano, repose sur le module ESP32-S3 intégré dans le NORA-W106-10B de u-blox.
Pionnière en tant que première carte Arduino entièrement basée sur un ESP32, elle offre une connectivité Wi-Fi et Bluetooth LE.
Le Nano ESP32 est compatible avec l'Arduino IoT Cloud et prend en charge MicroPython, en faisant une carte idéale pour s'initier au développement IoT.
Le Nano ESP32 est totalement compatible avec MicroPython.
Pour des détails sur la configuration et la prise en main de MicroPython, veuillez consulter docs.arduino.cc/nano-esp32.
L'Arduino Nano ESP32 est capable d'exécuter sans problème du code destiné à d'autres dispositifs ESP32.
Il a été spécialement conçu pour assurer une compatibilité totale avec l'écosystème ESP32, simplifiant ainsi le transfert de code existant.
Le Nano ESP32 peut être alimenté de deux façons.
Vous avez la possibilité de le connecter via le port USB, ce qui active la broche VBUS en tant que sortie.
En alternative, il est également possible de l'alimenter via la broche VIN, acceptant une plage de tension d'entrée comprise entre 5 et 18 volts.
Caractéristiques
MICRO-CONTROLEUR
Microprocesseur Xtensa Dual-core 32-bit LX7
Jusqu'à 240 MHz
384 kB ROM
512 kB SRAM
16 kB SRAM dans RTC (mode basse consommation)
Contrôleur DMA
- Support HID
ALIMENTATION
Tension de fonctionnement 3,3 V
VBUS : 5 V via le connecteur USB-C
VIN : entre 6 et 21 V
CONNECTIVITE
Wi-Fi
Bluetooth LE
Antenne intégrée
Émetteur/récepteur 2,4 GHz
Jusqu'à 150 Mbps
BROCHES (en option)
x14 numériques (21x y compris analogiques)
x8 analogique (disponible en mode RTC)
Version avec connecteurs soudés
SPI(D11,D12,D13), I2C (A4/A5), UART(D0/D1)
PORTS DE COMMUNICATION
SPI
I2C
I2S
UART
CAN (TWAI®)
DETAILS DE CONSOMMATION
Consommation de 7 μA en mode veille
Consommation de 240 μA en mode économie d'énergie
Mémoire RTC
Coprocesseur ultra-basse consommation (ULP)
Unité de gestion de l'énergie (PMU)
ADC en mode RTC
FACTEUR DE FORME
Dimensions : 4,5 x 1,8 cm
Poids : 3 g
Programmation
Pour programmer avec Arduino, vous pouvez utiliser les plateformes logicielles d'Arduino :
Dans le menu Outils > Carte, sélectionnez simplement "Arduino Uno". Pour plus de ressources, ajoutez le modèle de votre microcontrôleur.
,
ou bien .
