- Stock: 5
- Marque: IteadStudio
- Modèle: DZD000052
- Poids: 75.00g
- Dimensions: 6.85cm x 5.85cm x 0.40cm
- MPN: A1
Description

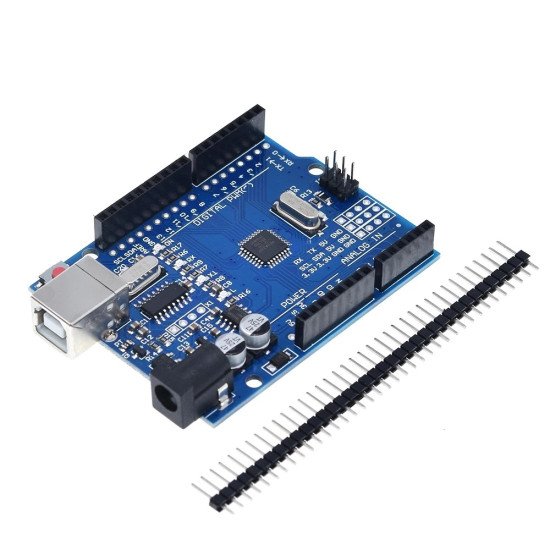

La carte Arduino Uno R3 ATMEGA328P SMD est une carte microcontrôleur basée sur le microcontrôleur ATmega328P.
Ce dernier est disponible en boîtier CMS. Nous proposons également l'Uno R3 avec ATmega328P en boîtier DIP .
Elle dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties PWM), 6 entrées analogiques,
un résonateur céramique de 16 MHz, un connecteur USB, une prise d'alimentation, un circuit intégré ICSP et un bouton de réinitialisation.
Elle utilise une puce CH340G pour la conversion USB-série. Elle intègre tous les composants nécessaires au fonctionnement du microcontrôleur ;
il suffit de l'alimenter avec un adaptateur secteur ou une batterie, ou de la connecter à un ordinateur via un câble USB.
Comment utiliser l'Arduino Uno R3 ATMEGA328P SMD ?
La page « Premiers pas avec Arduino Uno » contient toutes les informations nécessaires pour configurer votre carte Arduino, utiliser le logiciel Arduino (IDE) et vous initier à la programmation et à l'électronique.
Pour que le microcontrôleur fonctionne correctement, il est nécessaire d'installer le pilote USB-série CH340 approprié, que vous pouvez trouver à ce lien .
Si vous avez besoin d'aide pour votre projet, veuillez nous contacter .
Caractéristiques
| MICROCONTRÔLEUR | ATMEGA328P |
| TENSION DE FONCTIONNEMENT | 5V |
| TENSION D'ENTRÉE (RECOMMANDÉE) | 7-12V |
| TENSION D'ENTRÉE (LIMITE) | 6-16V |
| BROCHES D'E/S NUMÉRIQUES | 14 (dont 6 activent la modulation de largeur d'impulsion) |
| Broches d'E/S numériques PWM | 6 |
| BROCHES D'ENTRÉE ANALOGIQUES | 6 |
| COURANT CONTINU SUR LA BROCHE D'E/S | 20 mA |
| COURANT CONTINU POUR LA BROCHE 3,3 V | 50 mA |
| MÉMOIRE FLASH | 32 Ko (ATmega328P) dont 0,5 Ko sont utilisés pour le chargeur de démarrage |
| HONTE | 2 Ko (ATmega328P) |
| EEPROM | 1 Ko (ATmega328P) |
| FRÉQUENCE D'HORLOGE | 16 MHz |
| LED_intégrée | 13 |
| LONGUEUR | 68,6 mm |
| LARGEUR | 53,4 mm |
| POIDS | 25 g |
