Blindage CAN BUS V2

Blindage CAN BUS V2

Can-Bus  est un protocole de communication série généralement utilisé dans l'industrie automobile. Vous pouvez obtenir de nombreuses informations sur le véhicule à partir de l'ECU du véhicule et donner des commandes si le véhicule le prend en charge.

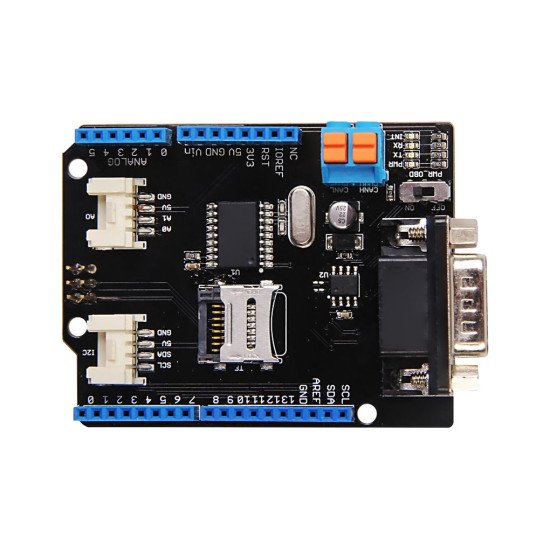

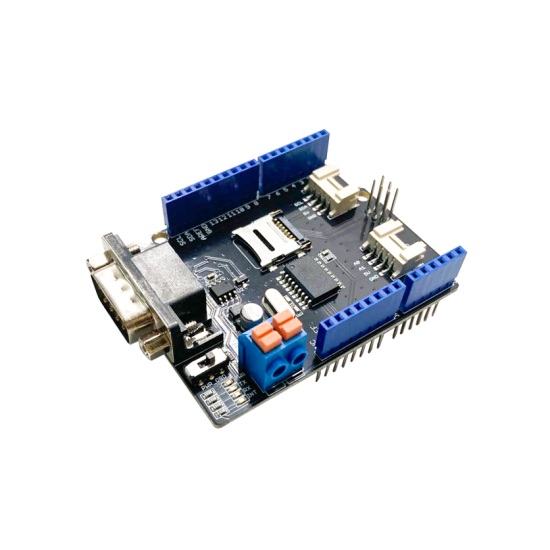

Can-Bus Shield V2 agit comme un pont pour communiquer vos véhicules avec Arduino. Avec cette carte de protection, le régime moteur, la température du liquide de refroidissement, les codes d'erreur, etc. peuvent être obtenus à partir de véhicules utilisant le protocole de communication Can-Bus. Vous pouvez lire beaucoup d'informations. Vous pouvez consulter la page du forum relative au produit et la section documentation pour des exemples d'applications.

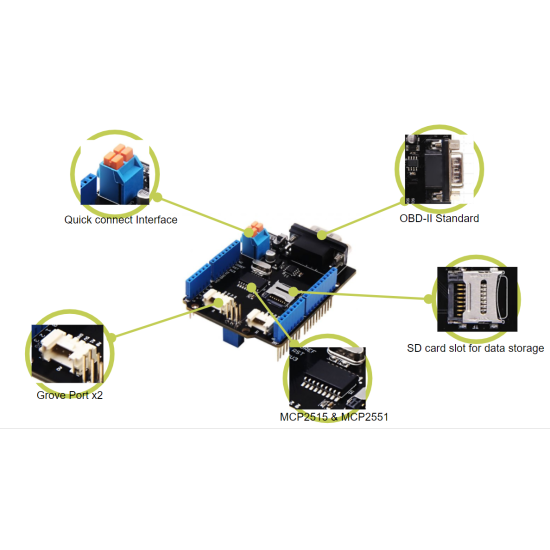

Spécifications techniques du CAN-BUS Shield V2

• CAN V2.0 peut transférer des données à des vitesses allant jusqu'à 1 Mbps
• Connecteur sub-D 9 broches standard industriel
• Brochage sélectionnable selon les normes OBD-II et CAN
• Broche de sélection de puce remplaçable
• Broche CS remplaçable pour emplacement pour carte TF
• Broche INT remplaçable
• Borne à vis pour connecter facilement CAN_H et CAN_L
• Connecteurs de broches Arduino Uno
• 2 connecteurs Grove (I2C et UART)
• Interface SPI jusqu'à 10 MHz
• Prise en charge des données standard (11 bits) et étendues (29 bits) et des trames distantes
• Tampon de récepteur double avec enregistrement de message prioritaire

Documents

• http://wiki.seeedstudio.com/CAN-BUS_Shield_V2.0/
