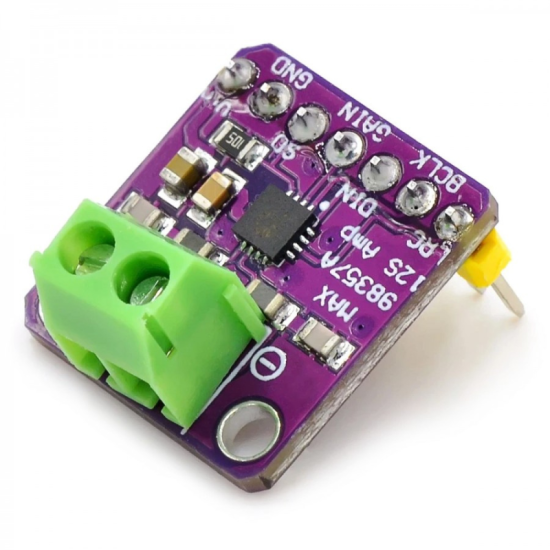

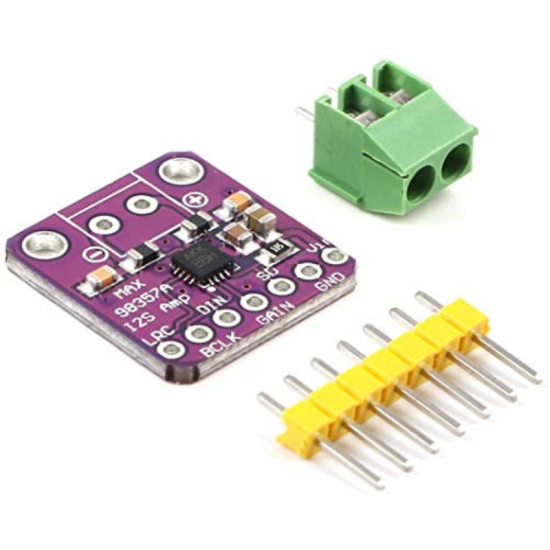

MakerHawk MAX98357 I2S

Le MakerHawk MAX98357 I2S est un amplificateur audio numérique mono de classe D, conçu pour fournir une sortie audio claire et puissante à partir d’une source audio numérique I2S. Basé sur la puce MAX98357A, ce module permet de convertir directement un signal audio numérique en signal audio amplifié, sans nécessiter de convertisseur DAC externe.

Il est parfaitement compatible avec les microcontrôleurs et plateformes embarquées tels que ESP32, ESP8266, Raspberry Pi, Arduino (I2S) et autres systèmes prenant en charge l’interface I2S. Grâce à son haut rendement énergétique et à sa faible dissipation thermique, il constitue une solution fiable pour les projets audio embarqués et IoT.

Caractéristiques principales

• Amplificateur audio numérique mono classe D

• Interface audio numérique I2S

• Puissance de sortie jusqu’à 3 W (selon alimentation et charge)

• Excellente efficacité énergétique

• Faible distorsion et faible bruit

• Aucun DAC externe requis

• Format compact, facile à intégrer

Spécifications techniques

• Puce principale : MAX98357A

• Interface : I2S (DIN, BCLK, LRC)

• Tension d’alimentation : 3,3 V à 5 V

• Impédance haut-parleur recommandée : 4 Ω à 8 Ω

• Type de sortie : mono

• Classe d’amplification : Classe D

• Température de fonctionnement : -40 °C à +85 °C

Brochage typique

• VIN / VDD : alimentation 3,3 V à 5 V

• GND : masse

• DIN : données audio I2S

• BCLK : horloge bit I2S

• LRC / LRCLK : sélection canal

• GAIN / SD : contrôle du gain ou mise en veille (selon version)

• SPK+ / SPK- : sortie haut-parleur

Avantages

• Conversion directe audio numérique vers haut-parleur

• Qualité sonore stable et fiable

• Intégration simple avec ESP32 et Raspberry Pi

• Très faible consommation en veille

• Idéal pour systèmes audio compacts

Applications

• Lecteurs audio embarqués

• Assistants vocaux

• Projets IoT avec sortie sonore

• Alarmes et notifications audio

• Projets éducatifs et DIY
