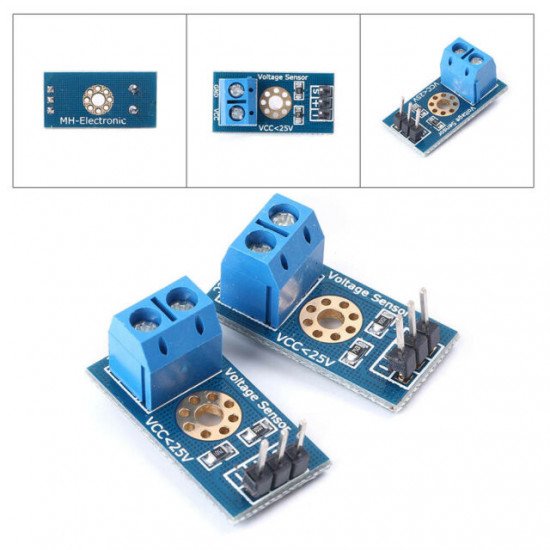

Module de capteur de tension
- Stock: Rupture de stock
- Marque: Tiah
- Modèle: DZD004819
- Poids: 5.00g
600,00DA
H.T : 600,00DA
Fonctionnalités:
100% neuf et de haute qualité
Taille: 25mm×13mm / 0.98 « ×0.51 » (environ)
Ce module est basé sur le principe de la conception du diviseur de tension résistif,
peut rendre la tension d’entrée du connecteur de borne rouge à 5 fois plus petite. Tensions d’entrée analogique Arduino jusqu’à 5 v,
la tension d’entrée du module de détection de tension ne dépassant pas 5Vx5=25V
(si vous utilisez des systèmes 3,3 V, tension d’entrée ne dépassant pas 3,3 V x 5 = 16,5 V).
Les puces Avr Arduino ont AD 10 bits, donc ce module simule une résolution de 0.00489V (5V / 1023),
donc la tension minimale du module de détection de tension d’entrée est de 0,00489Vx5 = 0,02445V.
Plage d’entrée de tension : DC0-25 V
Plage de détection de tension : DC0.02445 V-25 V
Tension résolution analogique : 0.00489 V

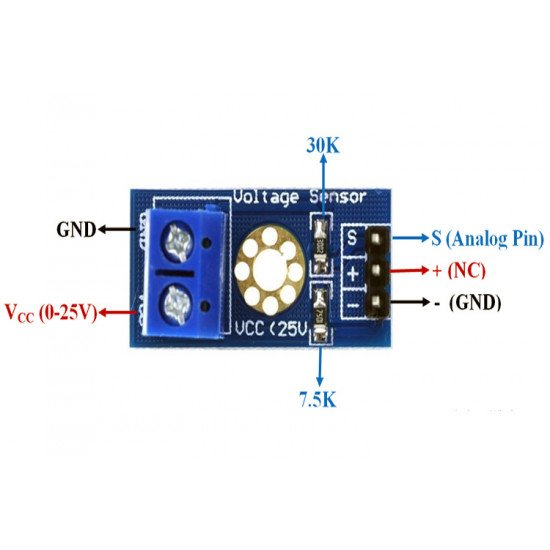

Interface de sortie : « + " connecté 5/3.3V, « - » connecté GND, « s » connecté Arduino AD pins
Interface d’entrée DC : borne rouge positive avec VCC, négative avec GND
Par connecteur 3P, connectez ce module avec l’extension de la carte Arduino,
non seulement vous permet de détecter plus facilement la tension de la batterie,
peut également utiliser l’écran LCD IICLCD1602 pour afficher la tension.
